Docker Desktop for Windows + Jenkins + Kubernetes 佈署筆記

在 ChatGPT 開啟在 Claude 開啟

時空背景

因為公司的容器越來越多，好幾台的Docker desktop ，實在不好調度及橫向擴展，因此花了些時間研究，如何在 Docker Desktop for windows 裡安裝jenkins 整合 K8s。

為什麼要用 Kubernetes

按需的垂直擴展，新的服務器(node)能夠輕易的增加或刪除，叢集內的溝通
依據需自動橫向擴展，縮減資源能力
服務及效能監控
Auto Recovery
伺服器資源，最佳化
負載平衡 ( 分流 )
服務融斷
自動部署和回滾，如果應用狀態錯誤，可以實現自動回滾
混合雲佈署

為什麼使用Windows kubernetes

公司沒Linux Server ，多數成員不擅長用 Linux

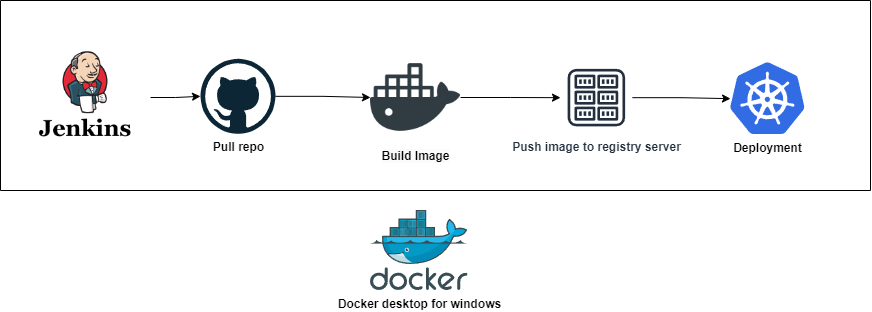

佈署流程

預先準備

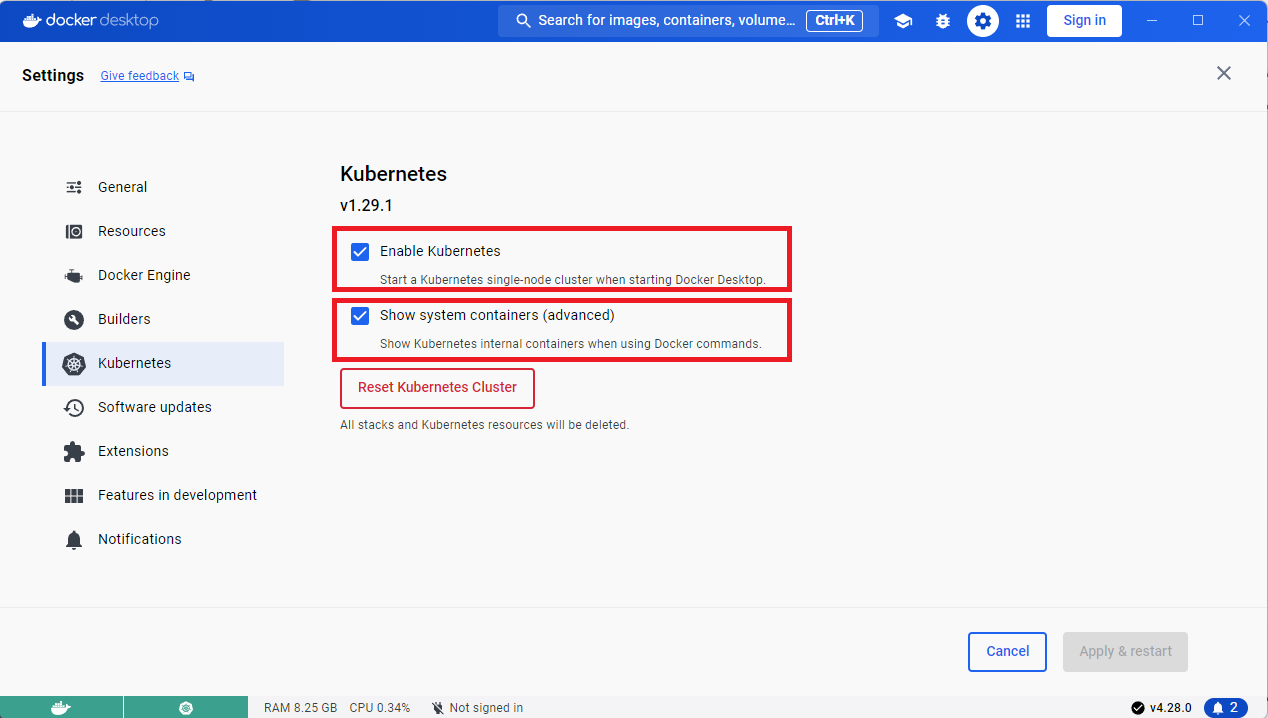

1.安裝Docker Desktop，並勾選 Kubernetes 及 Show system containers

setup widnows docker P.S. 按下 apply 後會自動建立 %USERPROFILE%.kube\config 連線的檔案

2. 架設Private Docker registry server

docker run -d -p 5000:5000 -e REGISTRY_STORAGE_DELETE_ENABLED=true --name registry registry:2
docker update --restart always registry

3. 設定 Docker Engine，加入private ip

 "insecure-registries": [
    "192.168.50.49:5000"
  ]

P.S. 192.168.50.49 為我的實驗機IP，可透過訪問 http://192.168.50.49:5000/v2/_catalog 檢查目前私有的docker hub 有那些映像檔

設定 Kubernetes

Dashboard

kubectl apply -f https://raw.githubusercontent.com/kubernetes/dashboard/v2.7.0/aio/deploy/recommended.yaml

kubectl get pod -n kubernetes-dashboard

kubectl proxy

訪問此目錄
http://127.0.0.1:8001/api/v1/namespaces/kubernetes-dashboard/services/https:kubernetes-dashboard:/proxy/#/login

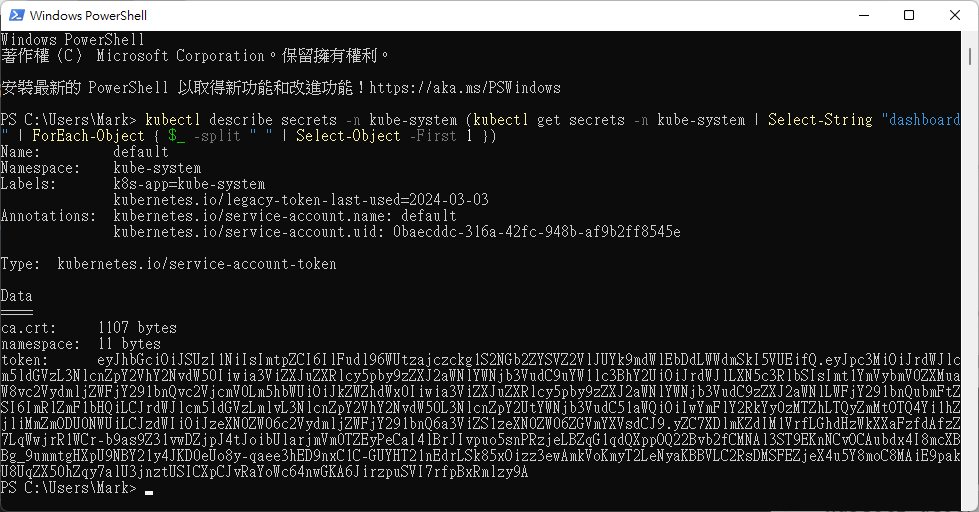

首先我們來，建立 Token (這個token 是要拿去給jenkins 用的)

kubectl describe secrets -n kube-system (kubectl get secrets -n kube-system | Select-String "dashboard" | ForEach-Object { $_ -split " " | Select-Object -First 1 })

查詢 Token

$TOKEN=((kubectl -n kube-system describe secret default | Select-String "token:") -split " +")[1]
kubectl config set-credentials docker-for-desktop --token="${TOKEN}"
echo $TOKEN

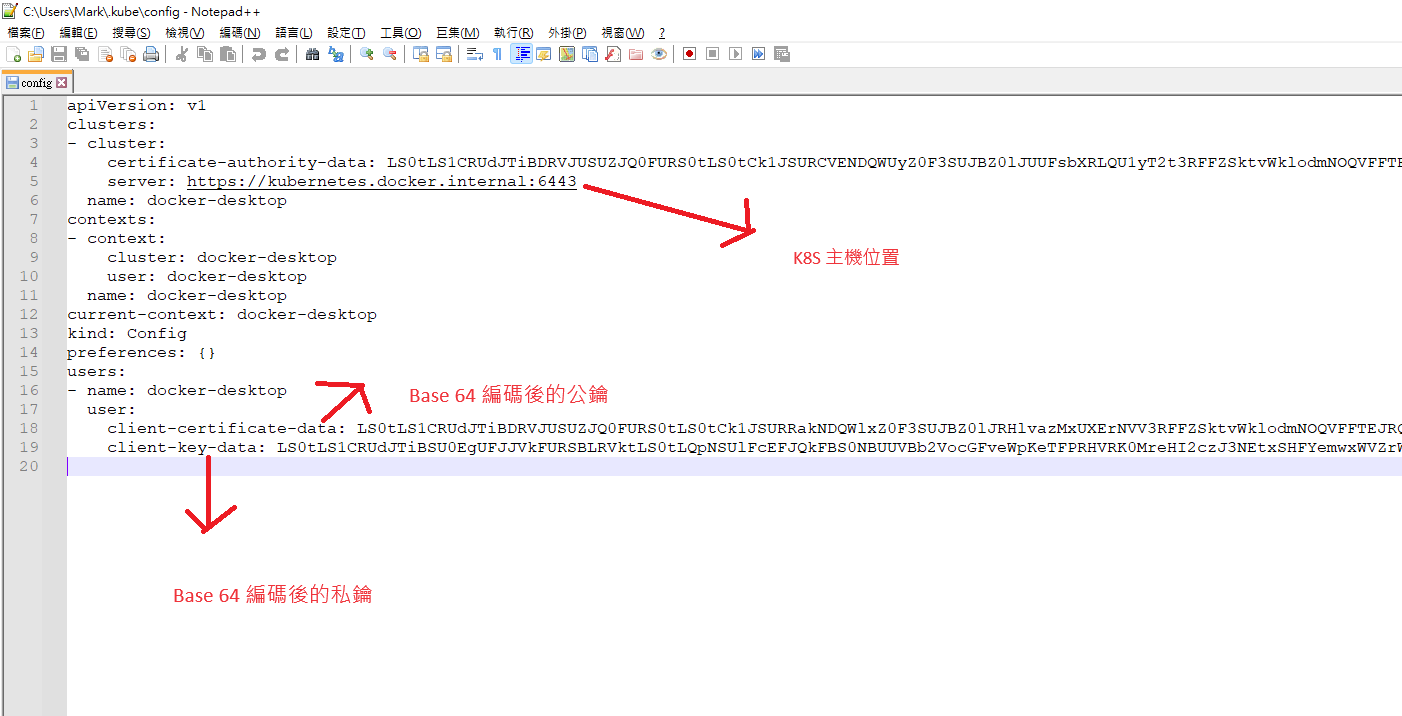

也可以透過config 查詢 token

kubectl config view // 同等於訪問 %USERPROFILE%\.kube\config

Jenkins 配置 Kubernetes

安裝 Jenkins

參考先前撰寫的文章

在Jenkins 容器中中安裝 kubectl

docker exec -it -uroot jenkins bash // 進入jenkins 容器中
curl -LO https://storage.googleapis.com/kubernetes-release/release/v1.29.1/bin/linux/amd64/kubectl // 下載 kubectl
chmod +x ./kubectl // 給予權限
mv ./kubectl /usr/local/bin/kubectl // 複製到系統環境資料夾
kubectl version --client // 查詢版本

P.S. Docker Desktop 和 Jenkins 容器的 kubectl 版本最好一致

複製 kubectl 設定至 Jenkins 容器中 (需要逐行執行)

docker exec -it -uroot jenkins /bin/bash
mkdir -p /.kube
exit
docker cp C:/Users/Mark/.kube jenkins:/root/.kube // 複製檔案到 Jenkins 容器中

Jenkins 透過 Kubernetes CLI 連線 kubernetes

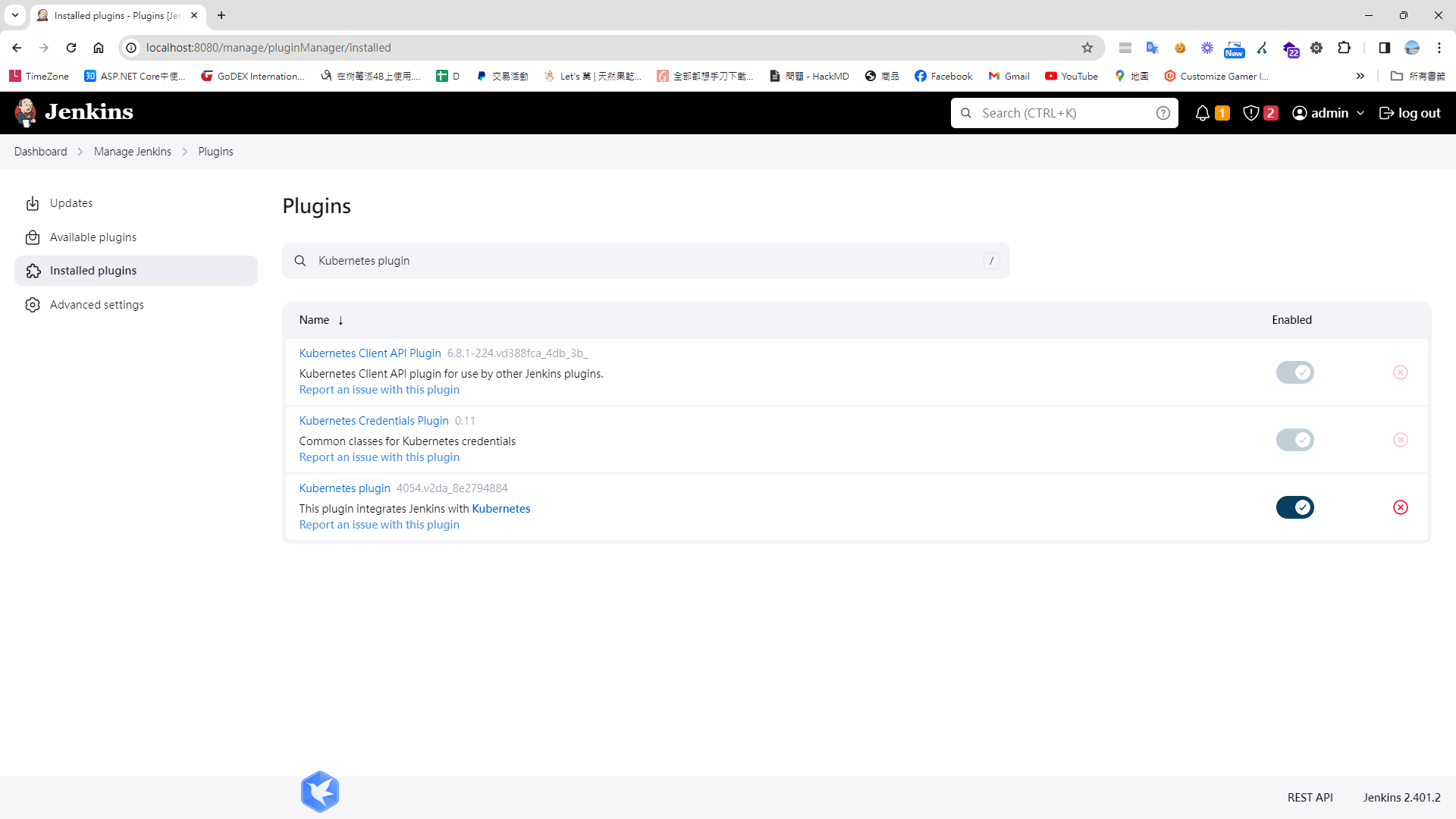

要想把jenkins關聯到Kubernetes中需要安裝幾個最件，打開系統管理 > 套件管理

Kubernetes plugin
Kubernetes CLI Plugin

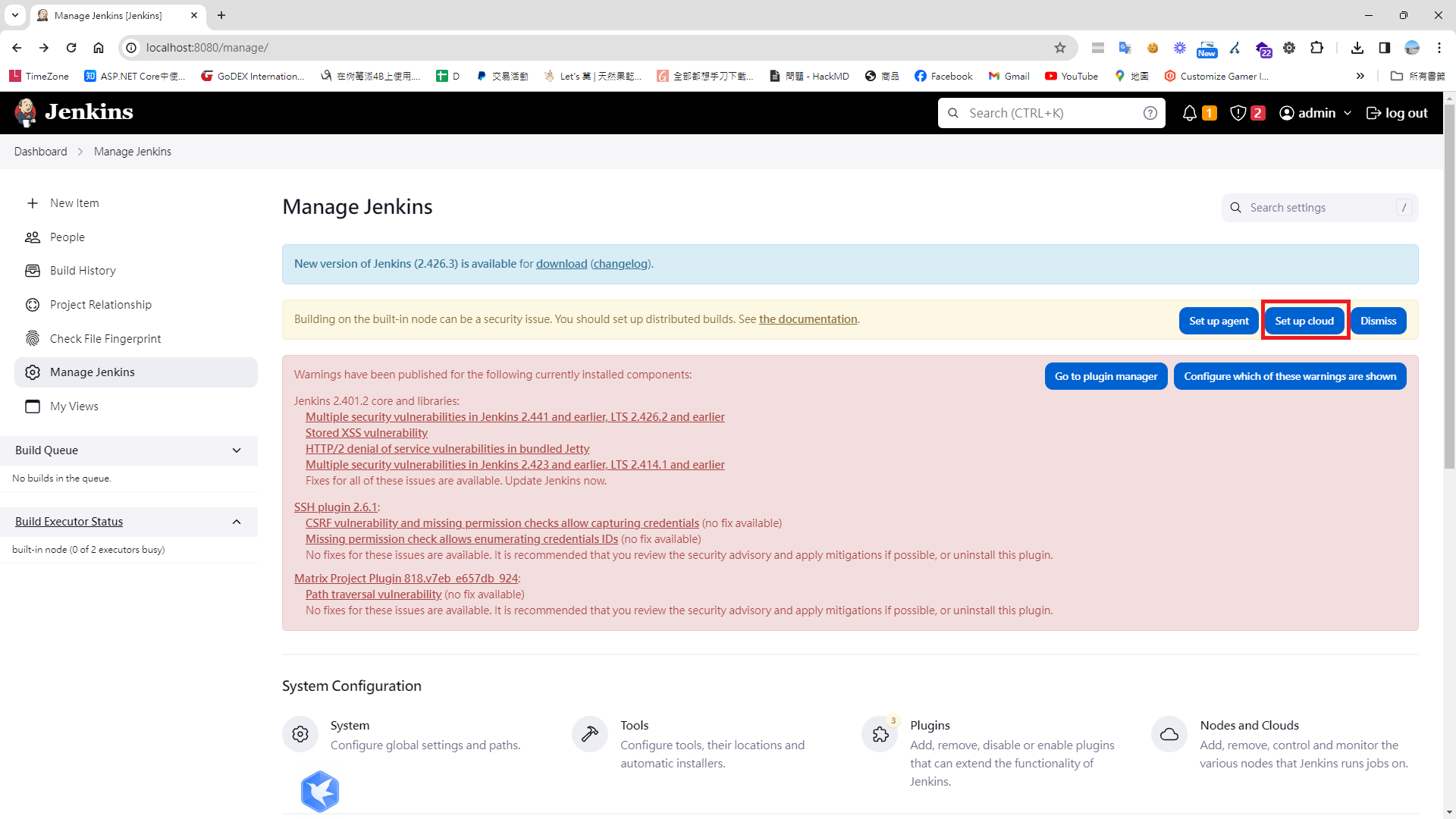

set up cloud
set Disable https certificate check => true
Kubernetes URL => kubectl cluster-info https://host.docker.internal:6443
Jenkins URL Jenkins URL:http://host.docker.internal:8080/ Jenkins tunnel:host.docker.internal:50000

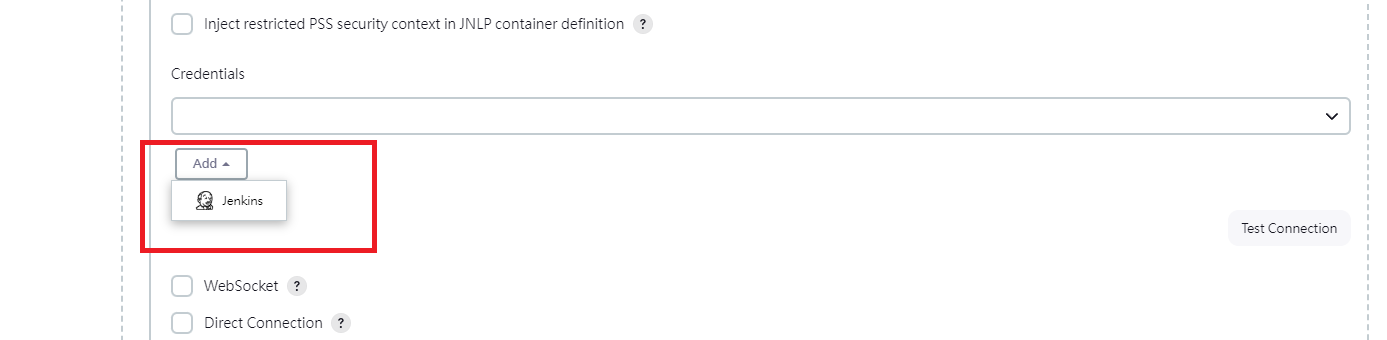

Credentials =>

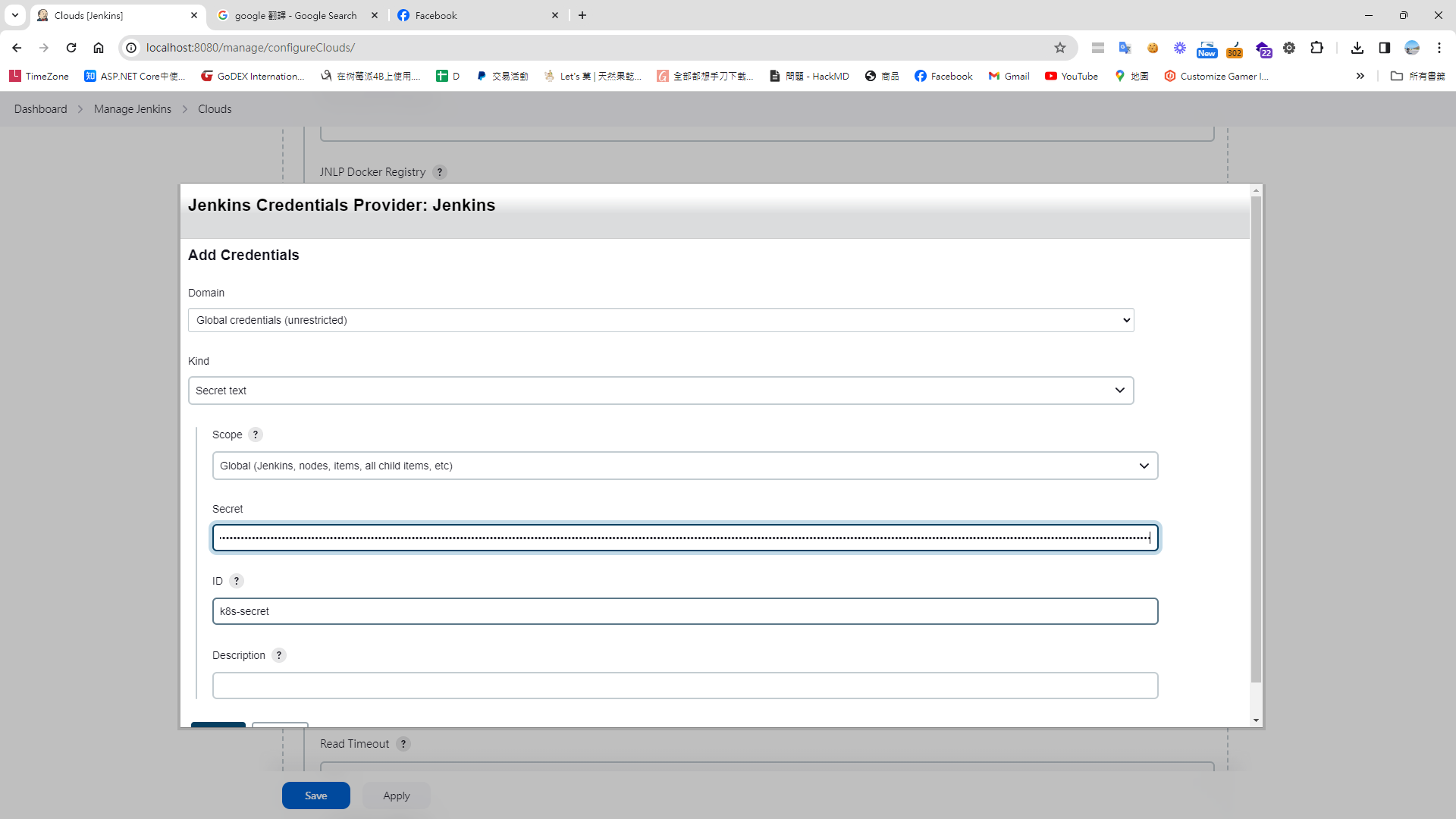

Copy dashboard token to here

撰寫 Jenkins pipeline

properties([pipelineTriggers([githubPush()])])
pipeline {
    agent any

    environment {
        tag = ':latest'
        imageShortName = 'de-next-ap'
        imageName = "${imageShortName}${tag}"
        containerName = "${imageShortName}-1"
        containerUrl = "192.168.50.49:2376"
        dockerfile = "./Dockerfile"
        registry = "192.168.50.49:5000/next-ec"

    }

    stages {
        stage("GitHub Pull") {
             steps {
                git branch: 'main',
                credentialsId: '946a703f-dff7-4138-84b2-0aba700dedca',
                url:  '[email protected]:markku636/ec.git/'
            }

        }

        stage("Building Docker Image") {
			steps {
				script {
					dockerImage = docker.build "$registry:latest"
				}
			}
		}

		stage("Deploying to Registry Server") {
			steps {
				script {
					docker.withRegistry("http://192.168.50.49:5000", "") {
						dockerImage.push()
					}
				}
			}
		}

		stage("Cleaning Up") {
			steps {
				sleep(time: 3, unit: "SECONDS")

				sh "docker rmi --force $registry:latest"
			}
		}

        stage("Deply") {
             steps {
                    withKubeConfig([credentialsId: 'k8s-secret', serverUrl: 'https://host.docker.internal:6443']) {
                     sh 'kubectl apply -f ./next-js-deployment.yaml'
                    }

             }
        }
    }
}

在 Github next-ec 專案裡建立 Kubernetes 的 YAML 佈署設定檔(next-js-deployment.yaml)

apiVersion: v1
kind: Deployment
metadata:
  name: nextjs-deployment
  labels:
    app: nextjs
spec:
  replicas: 1
  selector:
    matchLabels:
      app: nextjs
  template:
    metadata:
      labels:
        app: nextjs
    spec:
      containers:
      - name: nextjs
        image: 192.168.50.49:5000/next-ec:latest
        ports:
        - containerPort: 80
        resources:
          limits:
            memory: "128Mi"
            cpu: "500m"

---

apiVersion: v1
kind: Service
metadata:
  name: nextjs-service
spec:
  type: NodePort
  selector:
    app: nextjs
  ports:
  - protocol: TCP
    port: 80
    targetPort: 80
    nodePort: 30099

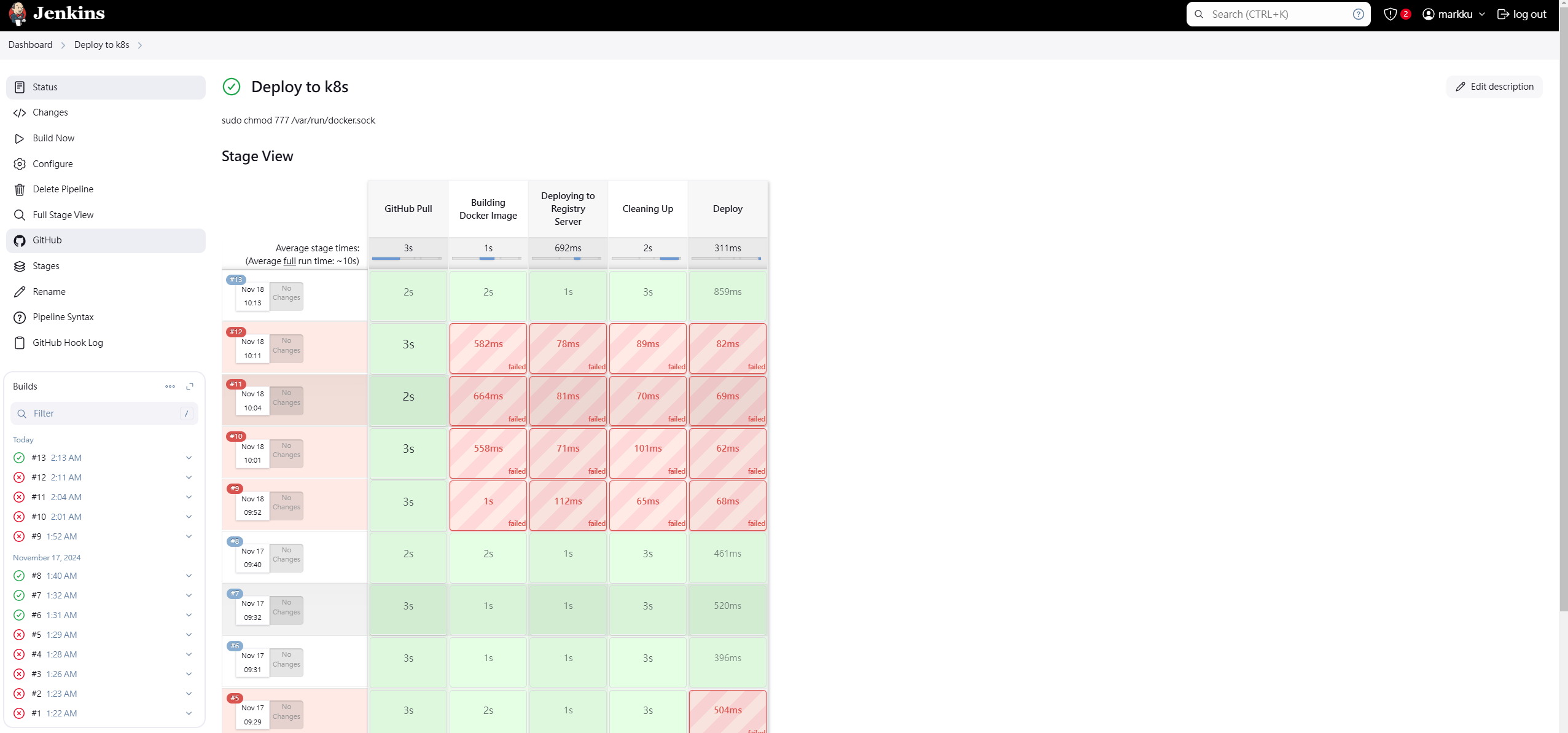

此時執行 Jenkins 執行建置，應該己經可以執行成功。 Jenkins 執行結果
