前言

因為公司想做Web 3D Show Room，想了解一下如何可以快速幫助公司取得3D 模型檔案，PM 約了廠商來公司分享，就隨手做了筆記

光學式掃瞄器(手持) - Artec 3D SPACE SPIDER 建議售價約 120 萬上下 ( 掃顯卡 0.5小時~1小時以上)

特性

• 能掃顏色，但顏色飽和不佳
• 黑、亮、會影響掃瞄成像造成雜訊
• 透明光亮可以透過噴粉，協助成像

應用情境

醫美產業 - 用來掃人臉、術前術後對比 對於玩具 - 能掃的很完整，幾乎不用後製

掃瞄工序( 有點耗時 )

• 掃瞄
• 補強掃瞄不清晰的部位
• 透過軟體將特徵關聯，快速將多張掃瞄出來模型，透過軟體快速重合
• 輸出3D模型 (電腦顯卡要求比較高)
• 後製

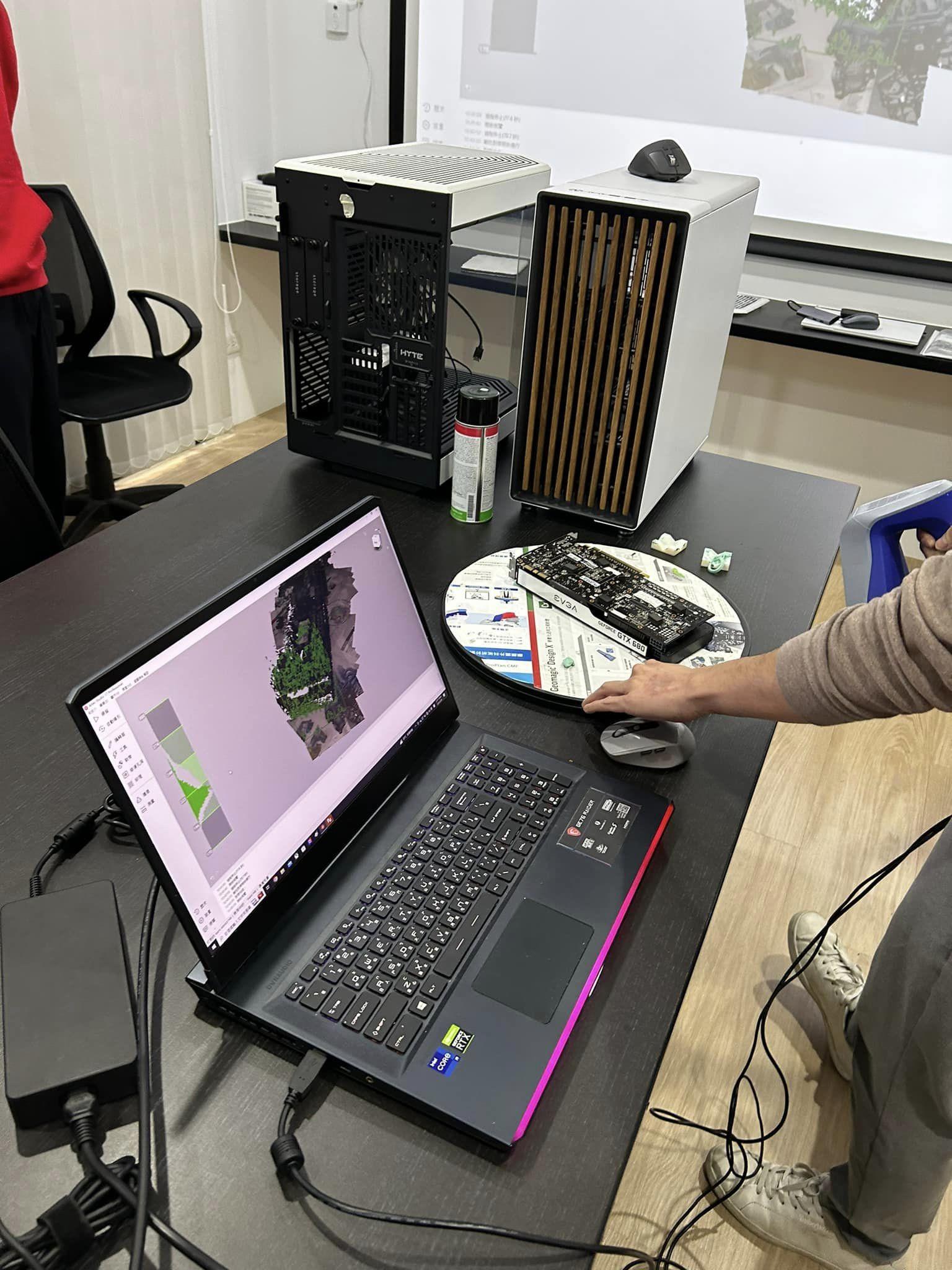

照片及成果

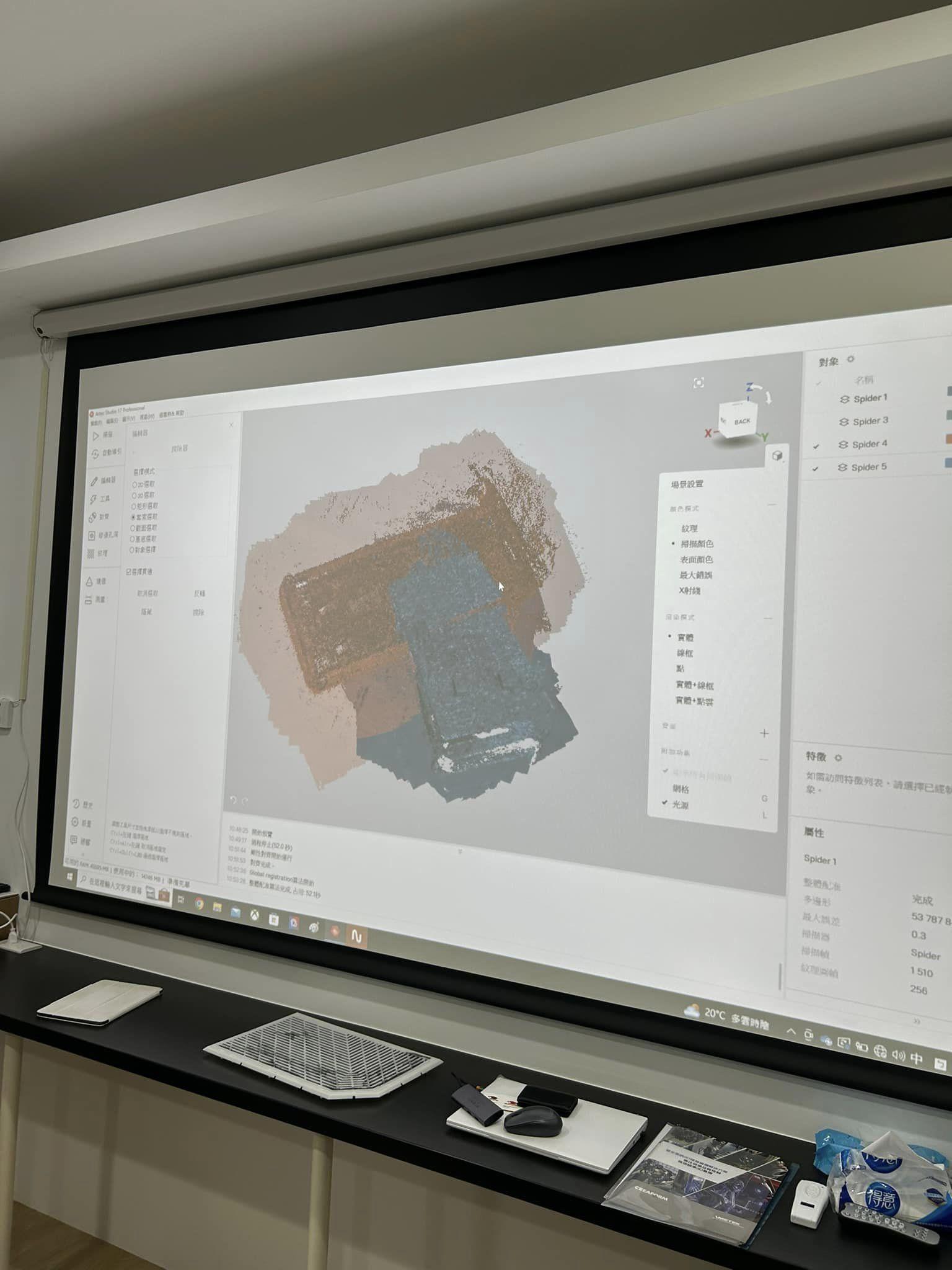

多張3D 圖檔

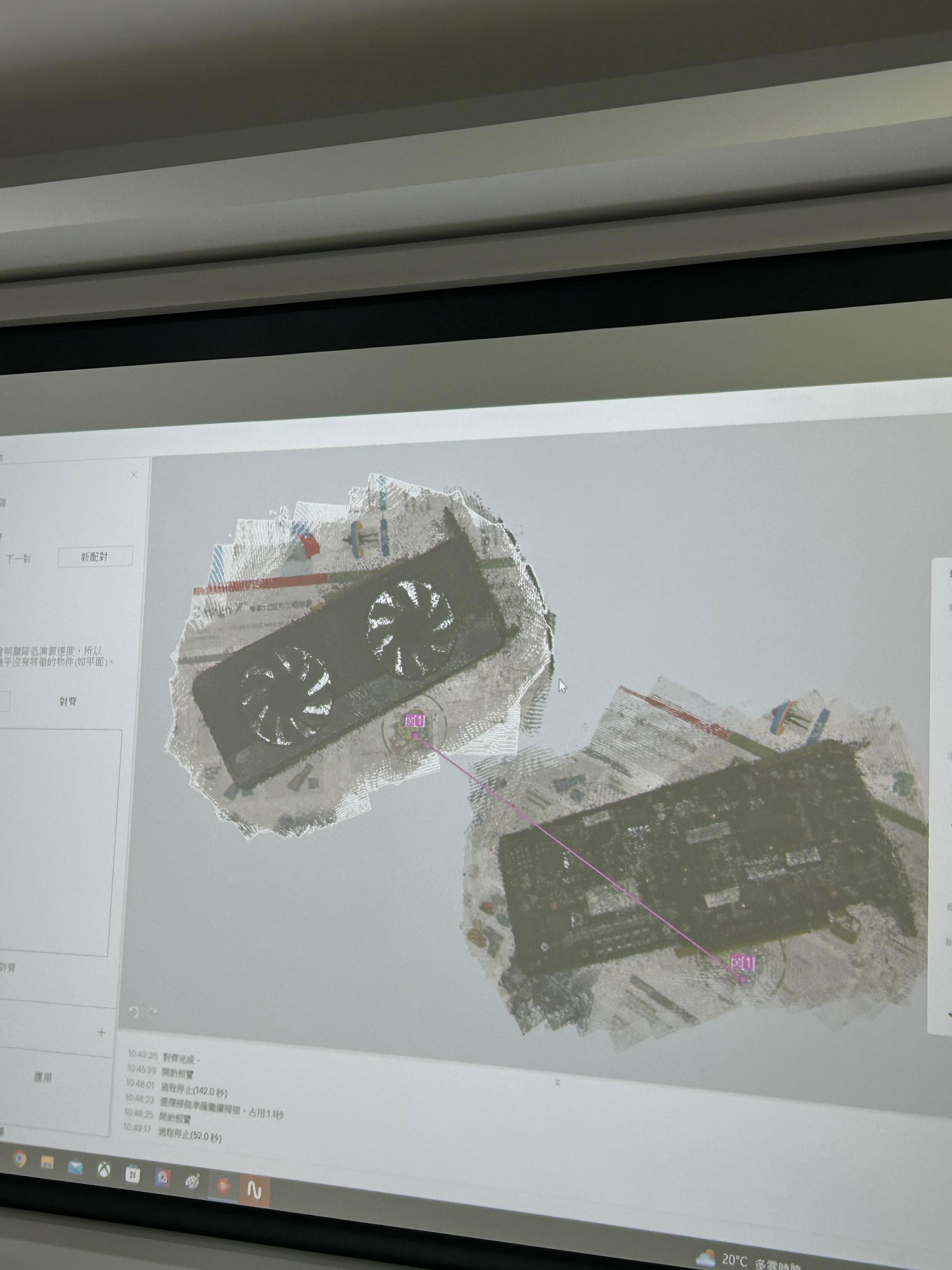

依據特徵重合

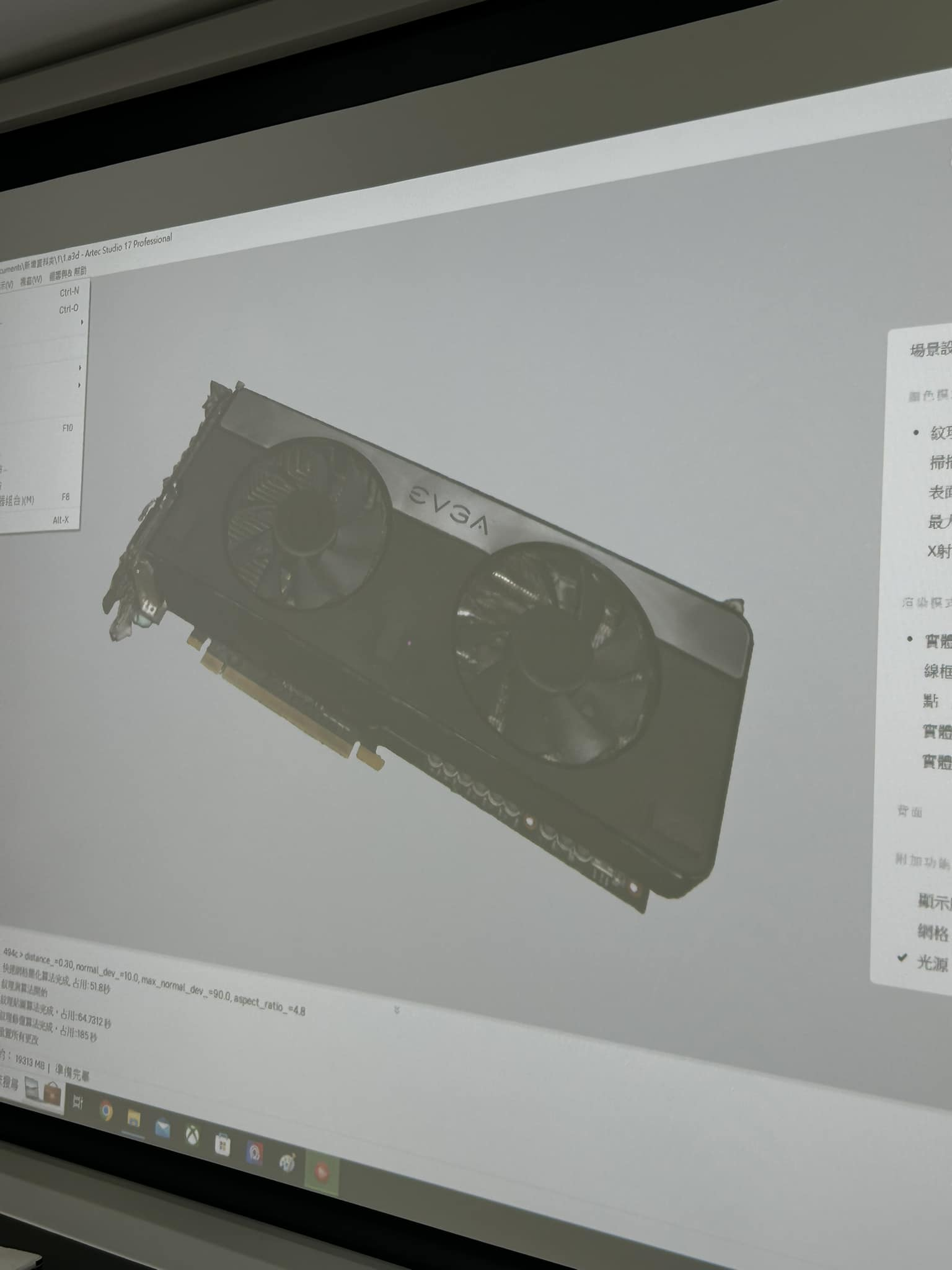

重合完成

雷射式3D 掃瞄器(手持) - HandyScan Black 建議售價約 128 萬上下 ( 掃顯卡 10~20分鐘左右)

特性

• 速度快，精準，但無法掃顏色及人體
• 精度可達到1條( 0.01 毫米)
• 轉盤需要貼點 3~4塊台幣一個貼點(耗材)
• 順便，問了 設計師貼圖耗工不難，而是整理出模型貼面的，貼圖，這很費工

應用情境

故宮館藏 電玩、電影、 工廠產品檢測( 檢查變形、公差 ) 車廠配件檢測

掃瞄工序 ( 掃瞄非常快)

• 配對(掃瞄)轉盤上點位
• 掃瞄
• 輸出
• 後製

照片及成果

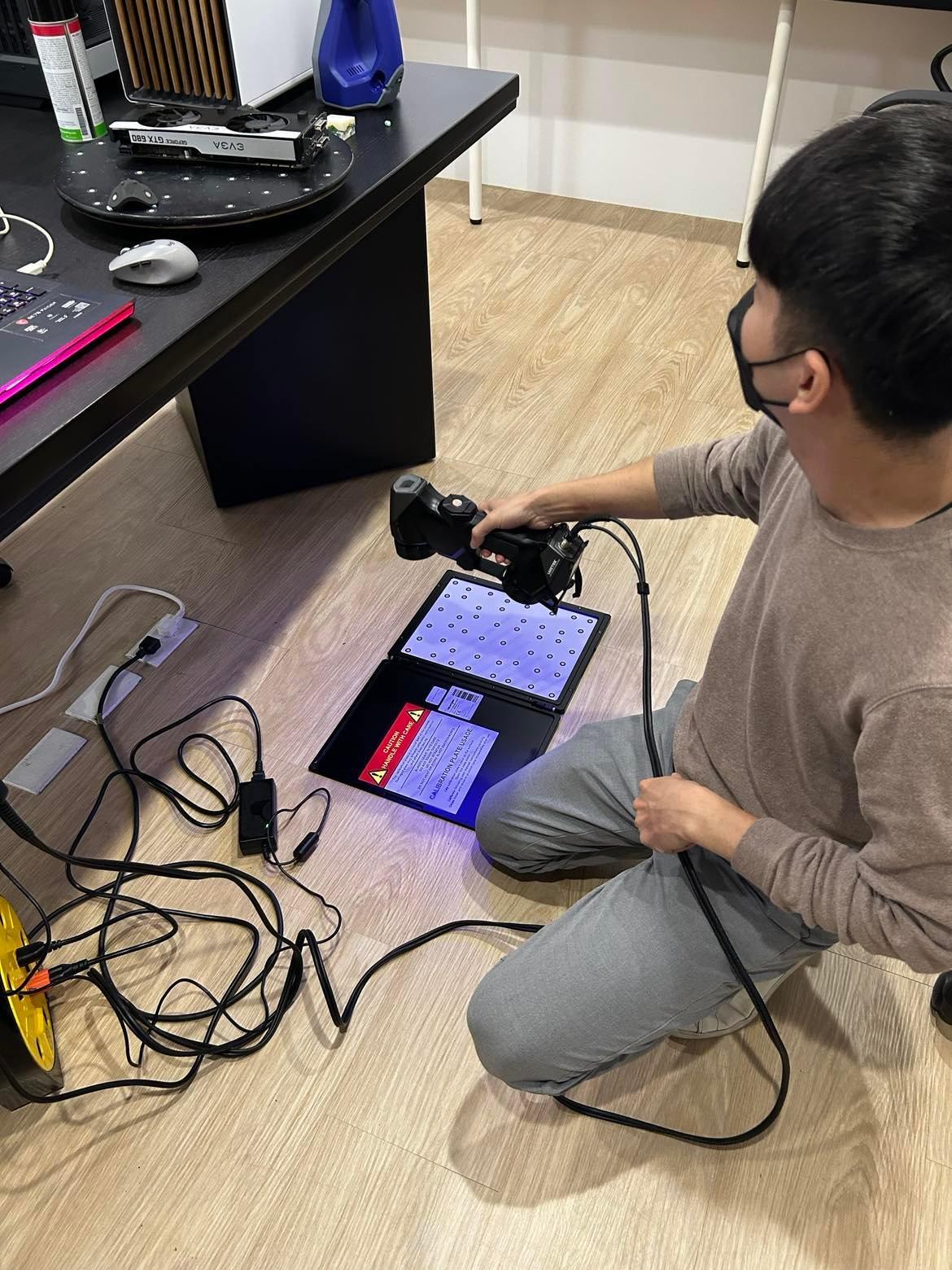

掃瞄點位

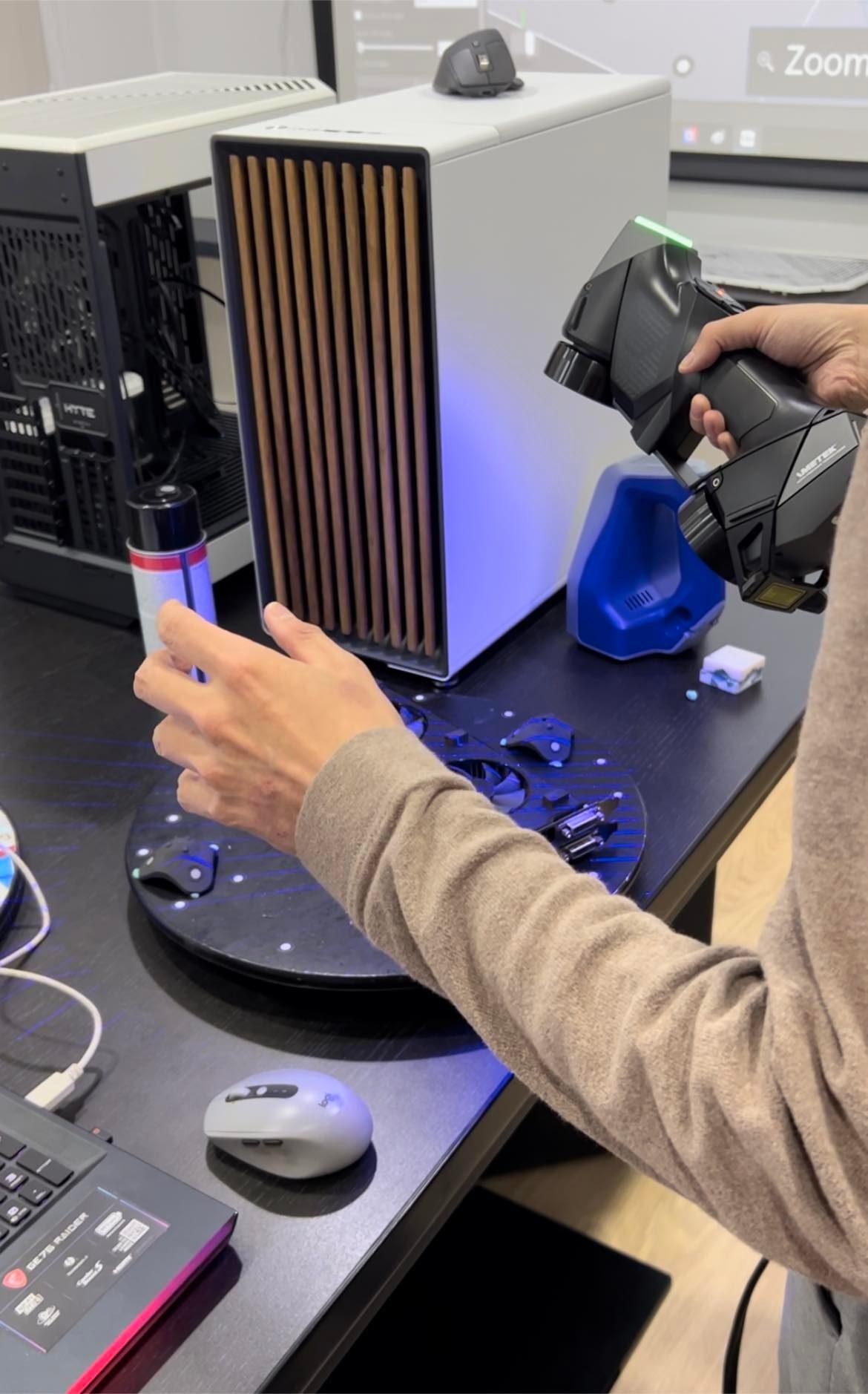

掃瞄商品

廠商的成功案例 - 故宮館藏

https://theme.npm.edu.tw/3d/Content.aspx?sno=04001039&l=1&q=&cat=&p=1&fromCnt=0

教育訓練

駐廠教陪上線，等報價單

最後

廠商建議，因為我們要線上展示產品，需要顏色飽合度高，應該是雷射+貼圖會比較符合我們需求。
